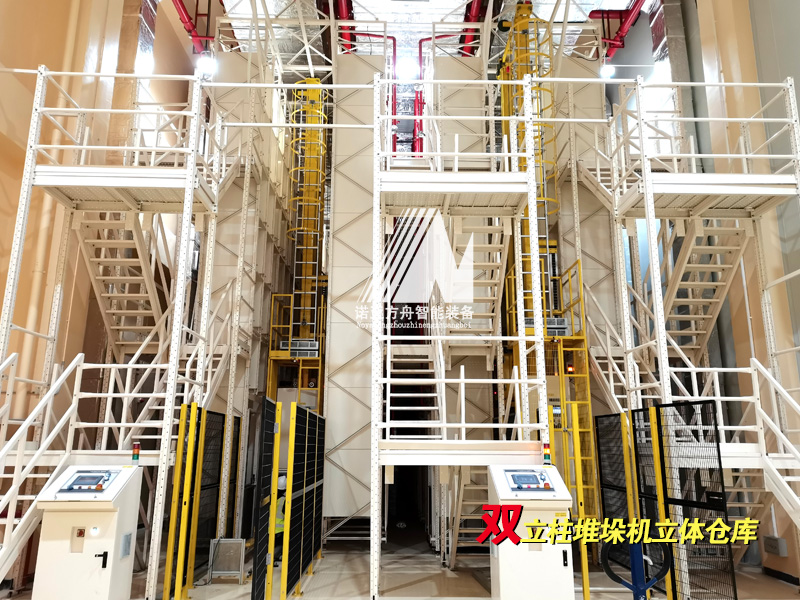

自動化立體倉庫雙立柱堆垛機的結構：

雙立柱堆垛機是自動化立體倉庫的重要組成設備之一，在倉庫、車間等處攫取、搬運和堆垛或從高層貨架上取放單元貨物的專用起重機。雙立柱堆垛機是一種智能倉儲設備，區別于單立柱堆垛機，機架結構是由2根立柱、上橫梁和下橫梁組成的1個矩形框架。雙立柱堆垛起重機的主要作用是在立體倉庫的通道內來回運行，將位于巷道口的貨物存入貨架的貨格，或者取出貨格內的貨物運送到巷道口。

雙立柱堆垛機可大幅度的提高貨品的存取效率，運行平穩。一般對于起重高度較高、起重量較大和水平運行速度高的立體倉庫堆垛機多采用雙立柱的結構。堆垛機立柱形式有方管和圓管，方管兼作起升導軌，圓管附加起升導軌。雙立柱堆垛機的起升機構，普遍采用鏈條傳動，由電機減速機驅動鏈輪轉動，通過鏈條引載貨臺沿立柱或起升機導軌作升降運動。由于鏈條牽引載貨臺或配重裝置，受空間尺寸限制，傳動和布置較復雜，但定位較準確。

低層型雙立柱堆垛機是抬升高度在5m以下，主要用于分體式高層立體貨架倉庫及簡易立體倉庫中。中層型堆垛機是指起升高度在5m～15m之間，高層型堆垛機是指起升高度在15m以上，主要用于一體式的高層貨架倉庫中。雙立柱堆垛機的結構強度相較于單立柱型巷道堆式垛機有了很大的提升，重量也比單立柱型更重，因此設備的穩定性更強。
